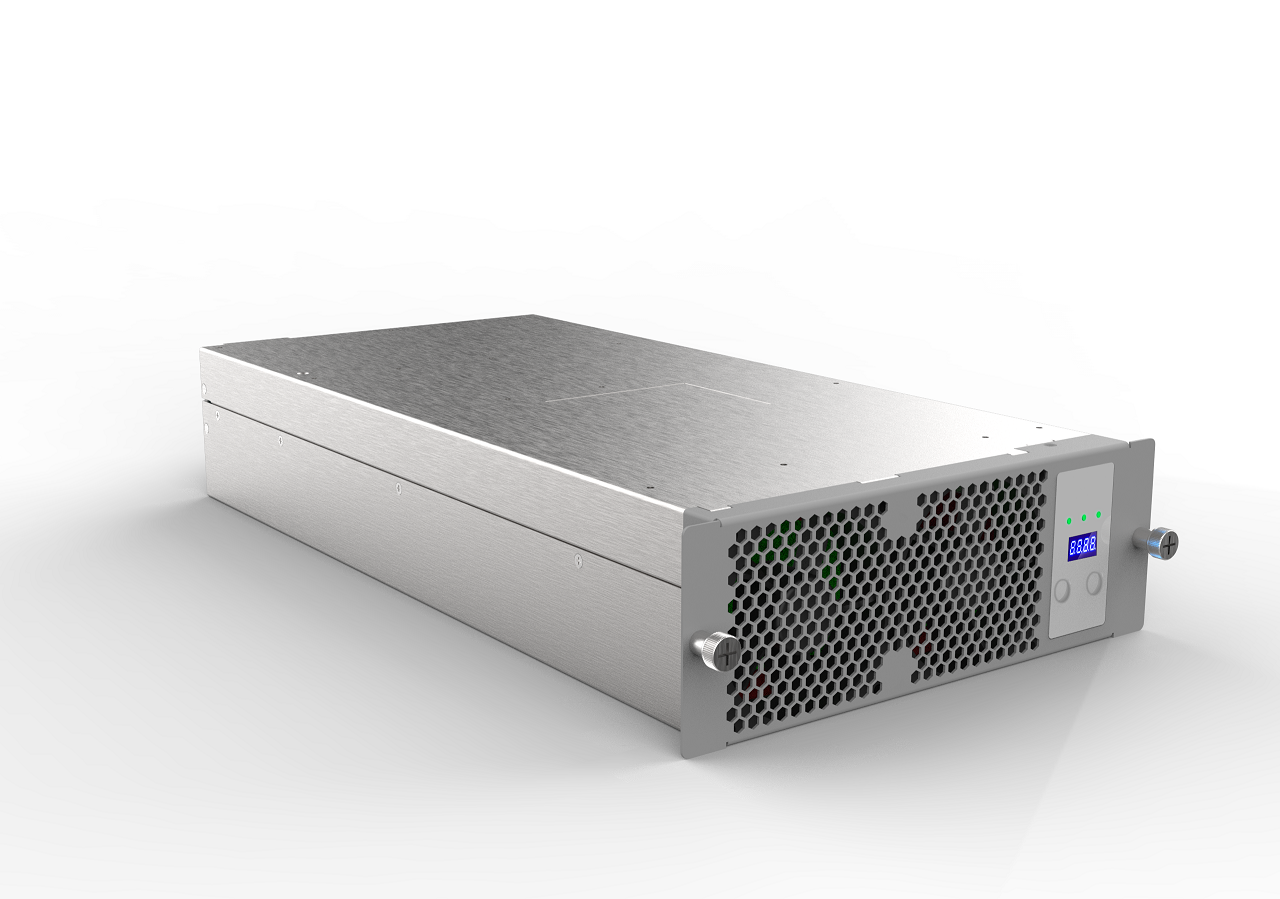

HRNYAD20K500充电模块是专为电动汽车充电站开发的一款采用国网统一外型尺寸、接口和协议的充电模块；采用三相无中线交流输入，输出200VDC~980VDC，中间电压点附近动态切换；在输出280VDC~980VDC范围内恒功率20kW，支持多台并机工作，具有高效率、高功率密度、低谐波、完善的输入输出保护和温度保护等特点。

产品简介

（1）额定输入：380VAC， 三相四线；

（2）额定输出：500VDC/20kW；

（3）THD≤5%（半载以上输出）；

（4）输出电压范围：200VDC~980VDC；

（5）输出电流范围：0~72A；

（6）输出恒功率20kW范围：280VDC~980VDC（在中间电压点附近动态切换）；

（7）峰值效率：96%；

（8）CAN通讯接口，支持多台并机工作，半载以上均流不平衡值不大于±5%；

（9）工作温度范围：-35℃ ~ 75℃，55℃以上需降额使用；

（10）国网标准的外型尺寸、接口和协议。

指标说明
